Visão geral do produto

Informação do sistema

O PowerEdge R6615 sistema é um servidor 1U que suporta:

• Um processador AMD EPYC série 9004 de 4a geração com 128 núcleos
• 12 slots de DIMM DDR5, compatível com no máximo 3 TB
• Duas unidades de distribuição de energia CA ou CC redundantes
• Com 10 unidades SAS/SATA/NVMe de 2,5 polegadas ou 8 unidades SSD NVMe de 2,5 polegadas ou 4 unidades SATA/SAS de 3,5 polegadas ou 2 unidades SAS/SATA (disco rígido/SSD) de 2,5 polegadas (traseira)
• Com 16 unidades S NVMe de 5ª geração ou 14 unidades E3. S NVMe 5ª geração ou 2 unidades diretas E3 NVMe 5ª geração S (traseiras)
• Slots de expansão habilitados para PCI Express® (PCIe) 0
• Tecnologias de interface de rede para cobrir a placa de interface de rede (NIC)
• Refrigeração a líquido direta opcional para CPUs e/ou configurações necessárias

Recursos do sistema e comparação de geração

A tabela a seguir mostra a comparação entre o PowerEdge R6615 e o PowerEdge R6515.

A tabela a seguir mostra a comparação entre o PowerEdge R6615 e o PowerEdge R6515.

Visões e recursos do chassi

Tópicos:

• Visão frontal do sistema
• Visão posterior do sistema
• Dentro do sistema
• Localizador de recursos rápido

Visão frontal do sistema

Figura 1. Visão frontal do sistema com 4 unidades de 3,5 polegadas

Figura 2. Visão frontal do sistema com 8 unidades de 2,5 polegadas

Figura 3. Visão frontal do sistema com 10 unidades de 2,5 polegadas

Figura 4. Visão frontal do sistema com 14 unidades EDSFF E3.S

Figura 5. Visão frontal do sistema com 16 x EDSFF E3.S

Visão posterior do sistema

Figura 6. Visão posterior do sistema sem risers.

Figura 7. Visão posterior do sistema com sistema de unidade traseira de 2 x 2,5 polegadas.

Figura 8. Visão posterior do sistema com o módulo de refrigeração a líquido direta.

Figura 9. Visão posterior do sistema com sistema de unidade traseira 2 x E3.S.

Dentro do sistema

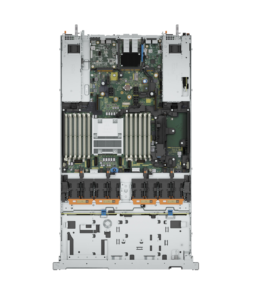

Figura 10. Dentro do sistema sem Risers.

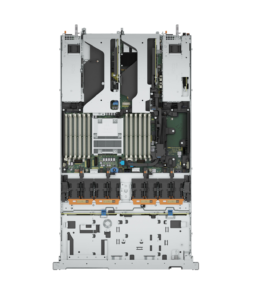

Figura 11. Dentro do sistema com Risers.

Figura 12. Dentro do sistema Risers + módulo traseiro 2 x 2,5 polegadas.

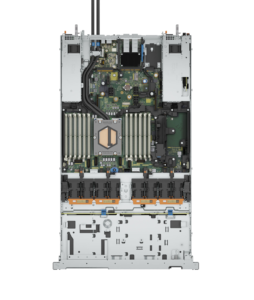

Figura 13. Dentro do sistema com módulo de refrigeração a líquido direta.

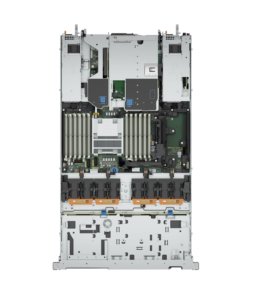

Figura 14. Dentro do sistema com Risers + 2 unidades E3.S traseiras.

Tópicos:

• Recursos do processador

Recursos do processador

O processador AMD EPYC™ série 9004 (“Genoa”) é o sistema AMD EPYC™ de 4ª geração em um chip (SOC) compatível ao data center moderno. O processador AMD EPYC™ série 9004 é baseado na infraestrutura de soquete compatível com SP5 da AMD com um novo BIOS. O processador AMD EPYC™ série 9004 não é compatível com a infraestrutura de soquete SP3 da AMD nos processadores EPYC™ série 7002 (“Rome”) e 7003 (“Milan”). Com base em núcleos “Zen4” e “Zen4c” da AMD, controladores de E/S integrados, 32 MB de cache L3 por núcleo, segurança avançada e velocidades de fabric e relógio de memória sincronizadas, o “Genoa” foi projetado para ter um desempenho aprimorado, reduzir TCO e acelerar o tempo de resultados com tecnologias de última geração.

A seguir, há uma lista dos recursos e funções incluídos na oferta do AMD Genoa:

• Suporta 128 núcleos AMD Zen4c CPU e 96 núcleos AMD Zen4 CPU com melhor desempenho com 32 MB de cache/núcleo Suporte de E/S integrado para até 128 pistas com PCI Express 5.
• Desempenho de memória aprimorado com suporte para até 4800 MT/s DIMMs (1 DPC), e suporte Desempenho de memória aprimorado com: Infinity Fabric™ e relógio de memória sincronizados. Maior cache L3 x86 disponível – até 32 MB/núcleo.
• Capacidade de memória com até 12 canais DDR5 e suporte de até 256 GB/canal com opções de otimização de desempenho de 2, 4, 6, 8, 10 e 12
• Segurança física e virtual aprimorada com AMD Infinity Guard, que inclui segurança de silício integrada e recursos virtuais (Secure Memory Encryption e Secure Encrypted Virtualization-Secure Nested Paging (SEV-SNP).

Subsistema de memória

 Tópicos:

• Memória compatível

Memória compatível

O R6615 é compatível com 12 DIMMs, com 3 TB de memória e velocidades de 4.800 MT/s.

O R6615 é compatível com RDIMMs registrados, possibilitando a capacidade máxima de memória da plataforma. DIMMs não bufferizados (UDIMMs) não são compatíveis.

Tabela 3. Comparação da tecnologia da memória

Tabela 4. Matriz de memória com suporte

De armazenamento

Tópicos:

• Controladores de armazenamento
• Unidades compatíveis
• Configuração de armazenamento interno
• Armazenamento externo

Controladores de armazenamento

As opções de controladores RAID da Dell oferecem melhorias de desempenho, incluindo a solução fPERC. O fPERC fornece um controlador RAID HW base sem consumir um slot PCIe, usando um formato pequeno e um conector de alta densidade para o plano base. As ofertas do Controlador PERC 16G serão uma forte alavancagem da família PERC 15G. Os níveis de desempenho de valor e valor serão transferidos para 16G a partir de 15G. Novidade para 16G, é a oferta de nível de desempenho Premium baseada em Harpoon. Essa oferta high-end irá impulsionar o desempenho de IOPs e o desempenho aprimorado da SSD.

Tabela 5. Opções do controlador série PERC

NOTA: Para ver mais informações sobre os recursos dos controladores RAID do Dell PowerEdge (PERC), dos controladores software RAID ou da placa BOSS e a implementação das placas, consulte a Documentação do controlador de armazenamento em www.dell.com/storagecontrollermanuals.

Unidades compatíveis

A tabela abaixo lista as unidades internas compatíveis com o R6615.

Tabela 6. Unidades compatíveis

Tabela 6. Unidades compatíveis (continuação)

Configuração de armazenamento interno

Tabela 7. Matriz de configuração de armazenamento interno do R6615

Tabela 7. Matriz de configuração de armazenamento interno do R6615 (continuação)

 NOTA: *BOSS obrigatório: todas as outras configurações são compatíveis com o BOSS opcional.

Armazenamento externo

O R6615 é compatível com os tipos de dispositivos de armazenamento externo listados na tabela abaixo.

Tabela 8. Compatibilidade para dispositivos de armazenamento externo

Rede

 Tópicos:

• Visão geral
• Suporte a OCP 0

Visão geral

O PowerEdge oferece uma ampla variedade de opções para mover as informações de e para nossos servidores. As melhores tecnologias do setor são escolhidas e os recursos de gerenciamento de sistemas são adicionados por nossos parceiros ao firmware para vincular ao iDRAC. Esses adaptadores são rigorosamente validados para uso sem preocupações e com suporte total nos servidores da Dell.

Suporte a OCP 3.0

Tabela 9. Lista de recursos do OCP 3.0

Placas OCP compatíveis

 Tabela 10. Placas OCP compatíveis

Tabela 10. Placas OCP compatíveis (continuação)

Comparações entre placas auxiliares de rede em rack e OCP NIC 3.0

Tabela 11. Comparação de NIC OCP 3.0, 2.0 e rNDC
