Servidor Lenovo ThinkSystem SR635

O Lenovo ThinkSystem SR635 é um servidor 1U de 1 soquete que apresenta as famílias de processadores AMD EPYC 7002 “Rome” e AMD EPYC 7003 “Milan”. Com até 64 núcleos por processador e suporte para o padrão PCIe 4.0 para E/S, o SR635 oferece o máximo em desempenho de servidor de soquete único em um formato 1U que economiza espaço. Com até 128 pistas PCIe, o servidor é ideal para cargas de trabalho densas que podem aproveitar o processamento de GPU e unidades NVMe de alto desempenho.

Usos sugeridos: Inferência de IA, VDI, OLTP, Analytics, HPC, armazenamento definido por software

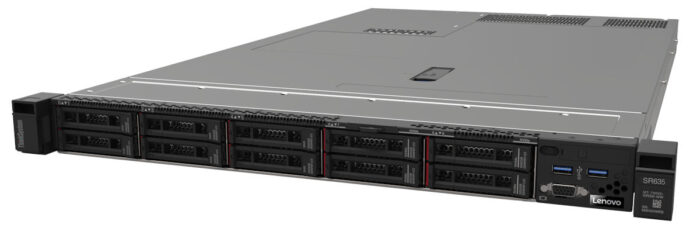

Figura 1. Lenovo Think System SR635

Ao usar um servidor de alto desempenho com apenas um processador instalado, você pode aproveitar os custos mais baixos de software quando o licenciamento do software usa um modelo por soquete. Além disso, o servidor oferece portas NVMe PCIe integradas que permitem conexões diretas a SSDs 16x NVMe, o que libera slots de E/S e ajuda a reduzir os custos de aquisição de soluções NVMe.

O SR635 foi projetado para aproveitar os recursos dos processadores EPYC 7002 e 7003, como o desempenho total dos processadores de 64 núcleos de 280 W, suporte para memória de 3200 MHz e suporte para PCIe Gen 4.0. Servidores concorrentes baseados nos designs EPYC 7001 “Naples” mais antigos podem não ser capazes de oferecer esses recursos de desempenho.

Combinando desempenho e flexibilidade, o servidor SR635 é uma ótima opção para empresas de todos os tamanhos. O servidor oferece uma ampla seleção de configurações de unidades e slots e oferece recursos de alto desempenho que setores como finanças, saúde e telecomunicações precisam. Excelente confiabilidade, disponibilidade e facilidade de manutenção (RAS) e design de alta eficiência podem melhorar seu ambiente de negócios e ajudar a economizar custos operacionais.

Escalabilidade e desempenho

O SR635 oferece vários recursos para aumentar o desempenho, melhorar a escalabilidade e reduzir custos:

• Suporta a família de processadores AMD EPYC 7002 e EPYC 7003
• Suporta processadores com até 64 núcleos e 128 threads, velocidades de núcleo de até 4,1 GHz e classificações de TDP de até 280W.
• Suporte para até 16 DIMMs de memória TruDDR4, com 8 canais de memória e 2 DIMMs por canal. Com 1 DIMM instalado por canal (8 DIMMs no total), a memória opera em até 3.200 MHz. Com 2 DIMMs por canal (16 DIMMs no total), memória operando em até 2.933 MHz.
• Usando DIMMs de 128 GB, o servidor suporta até 2 TB de memória do sistema.
• Suporta até três GPUs de largura única, cada uma com até 75W. Uma proporção de 3:1 entre GPUs e CPUs significa que um poder de processamento substancial está disponível com apenas uma CPU.
• Suporta até 16 compartimentos de unidade hot-swap de 2,5 polegadas, usando combinações de acesso frontal (até 10 compartimentos), acesso intermediário (4 compartimentos) e acesso traseiro (2 compartimentos).
• Suporta quatro compartimentos de unidade de 3,5 polegadas para armazenamento de alta capacidade e baixo custo. Os compartimentos de unidade de 2,5 e 3,5 polegadas podem ser misturados em diversas combinações.
• Suporta unidades NVMe 16x sem excesso de assinaturas de pistas PCIe (conectividade 1:1) e sem a necessidade de adaptadores NVMe adicionais. O uso de unidades NVMe maximiza o desempenho de E/S da unidade, em termos de rendimento, largura de banda e latência.
• Suporta unidades SATA 12x usando o controlador SATA integrado (sem necessidade de adaptador adicional), permitindo uma solução de armazenamento de alta capacidade e baixo custo para cargas de trabalho de armazenamento frio.
• Suporta unidades SAS 12x usando uma variedade de controladores RAID de suporte ou HBAs SAS.
• Suporta controladores RAID de alta velocidade da Broadcom, fornecendo conectividade SAS de 12 Gb aos backplanes da unidade. Uma variedade de adaptadores RAID estão disponíveis, com cache e suporte para 16 unidades em um único controlador.
• Suporta unidades M.2 para funções convenientes de inicialização do sistema operacional ou armazenamento de dados. Os adaptadores M.2 disponíveis suportam uma unidade M.2 ou duas unidades M.2 em uma configuração RAID 1 para desempenho e confiabilidade.
• O servidor possui um slot OCP 3.0 de fator de forma pequeno (SFF) padrão da indústria dedicado, com uma interface PCIe 4.0 x16, suportando uma variedade de adaptadores de rede Ethernet. O mecanismo de troca simples com parafusos de aperto manual e aba de puxar permite a instalação e remoção do adaptador sem ferramentas. Suporta conectividade de banda lateral de rede BMC compartilhada para permitir o gerenciamento de sistemas fora de banda.
• O servidor oferece recursos de expansão de E/S PCI Express 4.0 que dobram a largura de banda máxima teórica do PCIe 3.0 (16 GT/s em cada direção para PCIe 4.0, em comparação com 8 GT/s com PCIe 3.0). Um slot PCIe 4.0 x16 oferece largura de banda de 64 GB/s, suficiente para suportar uma conexão de rede de 400 GbE.
• Um total de até quatro slots PCIe 4.0 (3 com acesso traseiro, 1 interno para adaptador RAID) além de um slot dedicado ao adaptador OCP.

Disponibilidade e facilidade de manutenção

O SR635 oferece muitos recursos para simplificar a manutenção e aumentar o tempo de atividade do sistema:

• O servidor usa memória ECC e oferece suporte a recursos de memória RAS, incluindo correção de dados de dispositivo único (SDDC, também conhecido como Chipkill), depuração de patrulha/demanda, paridade de comando de endereço DRAM com repetição e nova tentativa de erro ECC não corrigido de DRAM.
• O servidor oferece unidades hot-swap, suportando redundância RAID para proteção de dados e maior tempo de atividade do sistema.
• O adaptador de inicialização SATA RAID M.2 suporta RAID-1, que permite que duas unidades M.2 instaladas sejam configuradas como um par redundante.
• O servidor possui até duas fontes de alimentação redundantes hot-swap e sete ventiladores redundantes hot-swap para fornecer disponibilidade para aplicativos essenciais aos negócios.
• O sistema de diagnósticos por indicadores luminosos independente da fonte de alimentação utiliza LEDs para orientar o técnico sobre componentes com falha (ou com falha), o que simplifica a manutenção, acelera a resolução de problemas e ajuda a melhorar a disponibilidade do sistema.
• As unidades de estado sólido (SSDs) oferecem mais confiabilidade do que os HDDs mecânicos tradicionais para maior tempo de atividade.
• O controlador de gerenciamento de placa base (BMC) ASPEED AST2500 integrado monitora continuamente os parâmetros do sistema, aciona alertas e executa ações de recuperação em caso de falhas para minimizar o tempo de inatividade.
• Alertas proativos de plataforma: reguladores de tensão, memória, ventiladores, fontes de alimentação, temperatura ambiente do servidor e de subcomponentes. Os alertas podem ser apresentados através do BMC para gerentes como o Lenovo XClarity Administrator. Esses alertas proativos permitem que você tome as medidas adequadas antes de uma possível falha, aumentando assim o tempo de atividade do servidor e a disponibilidade dos aplicativos.
• O ThinkSystem System Manager (TSM) baseado na Web fornece acesso remoto ao BMC para gerenciamento remoto.
• A ferramenta Lenovo XClarity Provisioning Manager Lite (LXPM Lite) pode ser usada para instalar um sistema operacional no servidor e realizar diagnósticos do sistema.
• Unidade substituível pelo cliente de três ou um ano e garantia limitada no local, 9 x 5 no próximo dia útil. Atualizações de serviço opcionais estão disponíveis.

Capacidade de gerenciamento e segurança

Os recursos de gerenciamento de sistemas simplificam o gerenciamento local e remoto do SR635:

• Suporta Lenovo XClarity Provisioning Manager Lite (LXPM Lite) para configuração do sistema e atualizações de firmware.
• Uma interface de firmware extensível unificada (UEFI) padrão do setor permite instalação, configuração e atualizações aprimoradas e simplifica o tratamento de erros.
• Suporte para protocolos de gerenciamento padrão da indústria, IPMI 2.0, SNMP 3.0, Redfish REST API, console serial via IPMI
• Um Trusted Platform Module (TPM) de hardware integrado que suporta TPM 2.0 permite funcionalidade criptográfica avançada, como assinaturas digitais e atestado remoto.
• As senhas de administrador e de inicialização ajudam a proteger contra acesso não autorizado ao servidor.
• Suporte para Lenovo XClarity Energy Manager, que captura dados de energia e temperatura em tempo real do servidor e se integra a aplicativos baseados em Redfish para fornecer controles automatizados para reduzir custos de energia.
• Suporta os recursos AMD Secure Root-of-Trust, Secure Run e Secure Move para minimizar possíveis ataques e proteger os dados enquanto o sistema operacional é inicializado, à medida que os aplicativos são executados e à medida que os aplicativos são migrados de servidor para servidor.
• Suporta inicialização segura para garantir que apenas um sistema operacional assinado digitalmente possa ser usado.
• Suporte NI padrão do setor para Advanced Encryption Standard (AES) para criptografia mais rápida e mais forte.

• Componentes planares com eficiência energética ajudam a reduzir os custos operacionais.
• Fontes de alimentação de alta eficiência com certificações 80 PLUS Platinum e Titanium
• A memória DDR4 de 1,2 V de baixa tensão oferece economia de energia em comparação com DIMMs DDR3 de 1,35 V e 1,5 V.
• As unidades de estado sólido (SSDs) consomem até 80% menos energia do que os tradicionais HDDs giratórios de 2,5 polegadas.
• O servidor utiliza orifícios de ventilação hexagonais, que podem ser agrupados de forma mais densa do que os orifícios redondos, proporcionando um fluxo de ar mais eficiente através do sistema e, assim, mantendo o sistema mais fresco.
• O Lenovo XClarity Energy Manager opcional fornece notificação e análise avançadas de energia do data center para ajudar a obter menor produção de calor e necessidades de resfriamento reduzidas.

A figura a seguir mostra o diagrama de blocos da arquitetura do SR635, mostrando os principais componentes e suas conexões.

Figura 5. Diagrama de blocos arquitetônicos do sistema SR635

A tabela a seguir lista as especificações padrão.

Os modelos ThinkSystem SR635 podem ser configurados usando o Lenovo Data Center Solution Configurator (DCSC) .

Os modelos configurados sob encomenda (CTO) são usados ​​para criar modelos com personalizações de servidor integradas de fábrica. Para modelos CTO, dois tipos de modelos CTO básicos estão disponíveis para o SR635, conforme listado nas colunas da tabela a seguir:

• Os modelos CTO básicos de uso geral são para negócios gerais (não HPC) e podem ser selecionados escolhendo o modo de uso geral no DCSC.
• Os modelos básicos de IA e HPC destinam-se a configurações de Inteligência Artificial (AI) e Computação de Alto Desempenho (HPC), e as soluções são habilitadas usando o modo AI e HPC Hardware – ThinkSystem Hardware em DCSC. Essas configurações, juntamente com o Lenovo EveryScale Solutions, também podem ser criadas usando o System x e o Cluster Solutions Configurator (x-config) . Dica : Alguns modelos HPC e AI não estão listados no DCSC e só podem ser configurados no x-config.

Modelos de servidor pré-configurados também podem estar disponíveis para o SR635, porém são específicos da região; isto é, cada região pode definir seus próprios modelos de servidor e nem todos os modelos de servidor estão disponíveis em todas as regiões.

A tabela a seguir lista os modelos CTO básicos do servidor ThinkSystem SR635.

Os modelos do SR635 são definidos com base no fato de o servidor ter compartimentos de unidade de 2,5 polegadas na parte frontal (chamado de chassi 10x de 2,5″ ou simplesmente chassi de 2,5 polegadas) ou se ele possui compartimentos de unidade de 3,5 polegadas na parte frontal (chamado de chassi de 2,5 polegadas). 4x chassis de 3,5″ ou simplesmente chassis de 3,5 polegadas). Para modelos, os códigos de recurso para essas bases de chassi estão listados na tabela a seguir.

As tabelas a seguir listam os modelos disponíveis, agrupados por região.

• Modelos para Austrália e Nova Zelândia
• Modelos para o Brasil
• Modelos para países EMEA
• Modelos para Hong Kong, Taiwan, Coreia (HTK)
• Modelos para o Japão
• Modelos para países da América Latina (exceto Brasil)
• Modelos para EUA e Canadá

Consulte a seção Especificações para obter informações sobre os recursos padrão do servidor.

O SR635 oferece suporte a processadores da família de processadores AMD EPYC. O servidor suporta um processador.

• Opções de processador
• Recursos do processador
• Modos de operação UEFI

Opções de processador

A tabela abaixo lista os processadores AMD suportados.

Todos os processadores suportados possuem as seguintes características:

• Processadores AMD EPYC de terceira e segunda geração (anteriormente codinomes “Milan” e “Rome”, respectivamente)
• Tecnologia de processo de 7 nm
• Oito canais de memória DDR4
• 128 pistas de E/S PCIe 4.0

Recursos do processador

A tabela a seguir lista os recursos dos processadores suportados.

A tabela a seguir lista os recursos dos processadores suportados.

† A frequência máxima de núcleo único com que o processador é capaz de operar
* Este processador suporta 8 canais de memória a 3.200 MHz, no entanto, o desempenho é otimizado para 4 canais a 2.666 MHz
** Processadores com sufixo P são processadores com capacidade de soquete único

A tabela a seguir lista os códigos de recurso que permitem especificar o modo que você deseja predefinir na fábrica para pedidos CTO.

Os modos predefinidos para o SR635 são os seguintes:

• Modo de eficiência máxima (recurso BFYA): Maximiza o desempenho/eficiência em watts, mantendo um desempenho razoável
• Modo de Desempenho Máximo (recurso BFYB): Alcança desempenho máximo, mas com maior consumo de energia e menor eficiência energética.

Para obter detalhes sobre esses modos predefinidos e todas as outras configurações UEFI de desempenho e eficiência de energia oferecidas no SR635, consulte o artigo “Tuning UEFI Settings for Performance and Energy Efficiency on AMD Processor-Based ThinkSystem Servers”, disponível em https://lenovopress. lenovo.com/lp1267 .

O SR635 usa memória Lenovo TruDDR4 operando em até 3200 MHz. Os processadores possuem 8 canais de memória e suportam 2 DIMMs por canal, totalizando 16 DIMMs. O servidor suporta até 2 TB de memória usando 16 RDIMMs 3DS de 128 GB.

A tabela a seguir lista as opções de memória disponíveis para o servidor.

A memória Lenovo TruDDR4 usa componentes da mais alta qualidade provenientes de fornecedores de DRAM de nível 1 e somente a memória que atende aos rígidos requisitos da Lenovo é selecionada. A compatibilidade é testada e ajustada para maximizar o desempenho e a confiabilidade. Do ponto de vista de serviço e suporte, a memória Lenovo TruDDR4 assume automaticamente a garantia do sistema e a Lenovo fornece serviço e suporte em todo o mundo.

As seguintes regras se aplicam ao selecionar a configuração de memória:

• O RDIMM 3DS de 128 GB e 2.933 MHz, 4ZC7A15113, é compatível apenas no SR635 com um processador EPYC 7002.
• O servidor suporta RDIMMs e RDIMMs 3DS
• A mistura de RDIMMs e RDIMMs 3DS não é suportada
• A mistura de DIMMs x4 e x8 é suportada, mas não no mesmo canal
• A mistura de contagens de classificação DIMM é suportada. Siga a ordem de instalação necessária instalando primeiro os DIMMs com contagens de classificação mais altas.
• A mistura de capacidades DIMM é suportada, porém apenas duas capacidades diferentes são suportadas em todos os canais do processador (por exemplo, 32 GB e 64 GB). Siga a ordem de instalação necessária instalando primeiro os DIMMs maiores.
• A mistura de DIMMs de 3.200 MHz e 2.933 MHz é suportada. A memória instalada funcionará em velocidade mais baixa.
• O espelhamento de memória e a reserva de classificação de memória não são suportados.
• Quando uma GPU é adicionada como uma atualização de campo, todos os slots DIMM vazios devem ter um DIMM vazio vazio instalado em cada slot DIMM, para garantir o fluxo de ar ideal. As informações para pedidos estão na tabela a seguir. Para pedidos CTO, os DIMMs fictícios são derivados pelo configurador.

O SR635 suporta 4 compartimentos de unidade de 3,5 polegadas ou 16 compartimentos de unidade de 2,5 polegadas ou uma combinação de compartimentos de unidade, dependendo do chassi selecionado e da configuração do backplane. O servidor também suporta configurações sem compartimentos de unidade, se desejado.

Todas as unidades são hot-swap e acessíveis pela parte frontal, traseira ou pelos compartimentos de unidade localizados no meio do servidor (acessíveis quando você remove a tampa superior do servidor).

As três zonas do compartimento de unidade são as seguintes:

• Frente: 4 baias hot-swap de 3,5 polegadas ou até 10 baias hot-swap de 2,5 polegadas
• Médio (interno): 4 baias hot-swap de 2,5 polegadas
• Traseira: até 2 baias hot-swap de 2,5 polegadas

O servidor também suporta uma ou duas unidades M.2, instaladas em um adaptador M.2.

Nesta secção:

• Suporte para unidade NVMe
• Compartimentos de unidades frontais
• Compartimentos de unidade intermediária
• Compartimentos de unidade traseira
• Combinações de compartimentos de unidade suportadas
• Seleções de adaptadores
• Atualizações de campo
• Unidades M.2

Suporte para unidade NVMe

O SR635 oferece suporte a unidades NVMe para maximizar o desempenho de armazenamento. O servidor suporta até 16 unidades NVMe sem excesso de assinaturas (ou seja, cada unidade x4 tem uma conexão x4 completa (4 pistas) com o processador):

• 10 unidades NVMe nos compartimentos frontais
• 4 unidades NVMe nos compartimentos intermediários
• 2 unidades NVMe nos compartimentos traseiros

As especificidades dessas configurações, além de outras configurações ricas em NVMe, são abordadas nas  seções Combinações de compartimentos de unidade suportadas e  Seleções de adaptadores .

As unidades 10x NVMe na frente usam o backplane AnyBay de 10 compartimentos (recurso B5VS), que requer cabeamento e controladores SAS/SATA, bem como cabeamento NVMe. No entanto, se 16 compartimentos de unidade NVMe estiverem configurados (ou seja, todos os compartimentos de unidade no servidor preenchidos com unidades NVMe), o servidor poderá ser configurado no configurador DCSC sem cabeamento e controladores SAS/SATA. Observe que todos os compartimentos de unidade 16x NVMe devem ser configurados (usando backplanes B5VS, B5VN e B5VQ); configurações de 10, 12 ou 14 compartimentos de unidade NVMe exigirão cabeamento e controladores SAS/SATA.

Essas configurações são mostradas na figura a seguir.

Figura 6. Configurações do compartimento de unidade frontal do SR635

Os backplanes usados ​​para fornecer esses compartimentos de unidade estão listados na tabela a seguir.

* Os backplanes estão disponíveis como números de peça para atualizações em campo usando kits de atualização, conforme descrito na seção Atualizações em campo abaixo.
† Os compartimentos AnyBay suportam unidades SAS, SATA ou NVMe; também pode ser configurado como unidades 10x NVMe sem cabeamento SAS/SATA.

Os backplanes usados ​​para fornecer esses compartimentos de unidade estão listados na tabela a seguir.

* Os backplanes estão disponíveis como números de peça para atualizações em campo usando kits de atualização, conforme descrito na seção Atualizações em campo abaixo.

O uso de compartimentos de unidade na área intermediária do chassi segue as seguintes regras de configuração:

• Somente unidades NVMe são suportadas na área intermediária do chassi. Unidades SAS e SATA não são suportadas.
• O compartimento de unidade intermediário só é compatível com o backplane AnyBay de 10x 2,5 polegadas (recurso AUW9) ou o backplane SAS/SATA de 4x 3,5 polegadas (recurso AUW8) para as unidades frontais. O uso de outros backplanes de unidade frontal com gaiola intermediária não é suportado.
• O compartimento intermediário ocupa o mesmo espaço físico do módulo M.2, slot PCIe interno (slot 4) e dois dos três suportes para módulo de potência RAID (supercaps). Como resultado, o módulo M.2, slot 4 e dois supercaps não podem ser instalados.

Os backplanes usados ​​para fornecer esses compartimentos de unidade estão listados na tabela a seguir.

* Os backplanes estão disponíveis como números de peça para atualizações em campo usando kits de atualização, conforme descrito na seção Atualizações em campo abaixo.

O uso de compartimentos de unidade traseiros segue as seguintes regras de configuração:

• Os slots 2 e 3 não estão disponíveis
• O slot 1 é um slot discreto
• GPUs não são suportadas

Combinações de compartimentos de unidade suportadas

Esta seção descreve as diversas combinações de unidades de 3,5 e 2,5 polegadas suportadas pelo servidor. As combinações de compartimentos de unidade são agrupadas com base no tipo de unidade na parte frontal do servidor, 3,5 polegadas ou 2,5 polegadas.

Chassi do compartimento de unidade de 3,5 polegadas

A tabela a seguir mostra as combinações suportadas quando o servidor está configurado com um chassi de 3,5 polegadas (onde os compartimentos da unidade frontal são de 3,5 polegadas). A escolha do controlador de armazenamento para cada configuração está listada na seção Seleções de adaptador .

Chassi do compartimento de unidade de 2,5 polegadas

A tabela a seguir mostra as combinações suportadas quando o servidor está configurado com um chassi de 2,5 polegadas (onde os compartimentos da unidade frontal são de 2,5 polegadas). A escolha do controlador de armazenamento para cada configuração está listada na seção Seleções de adaptador .

Seleções de adaptador

As tabelas a seguir listam as combinações de compartimentos de unidade suportadas, além da lista de combinações de controladores suportadas por cada uma dessas combinações de compartimentos de unidade. Informações sobre os controladores podem ser encontradas na seção Controladores para armazenamento interno .

* As configurações com 4 unidades intermediárias não suportam o Módulo M.2 porque os compartimentos das unidades intermediárias e o Módulo M.2 ocupam o mesmo espaço físico.

* Essas configurações, com um total de 12 unidades SATA conectadas ao controlador SATA integrado ou 4 compartimentos de unidades intermediárias, não suportam o uso do Módulo M.2. O Módulo M.2 e os compartimentos SATA integrados usam as mesmas portas na placa de sistema e os compartimentos de unidade intermediária ocupam o mesmo espaço que o Módulo M.2.

Atualizações de campo

Esta seção descreve as atualizações disponíveis para o subsistema de armazenamento.

• Kits de backplane
• Kits de cabos para 440 HBAs e adaptadores RAID 940
• Kit de cabos para atualizações de controlador SATA integrado (somente adaptadores X30)
• Módulo de energia flash RAID (supercap)

Atualizações de backplane

A tabela a seguir lista os números de peça opcionais para os kits de backplane que permitem adicionar compartimentos de unidade adicionais como atualizações em campo. A tabela também lista os principais componentes incluídos em cada kit.

Ao adicionar compartimentos de unidade, você também precisará adicionar controlador(es) de armazenamento apropriado(s). Consulte as tabelas na seção Seleções de adaptadores para determinar quais seções de controlador são suportadas e quais controladores adicionais serão necessários. Os controladores são descritos na seção Controladores para armazenamento interno .

† Os compartimentos AnyBay suportam unidades SAS, SATA ou NVMe

Kits de cabos para 440 HBAs e adaptadores RAID 940

Os kits de backplane listados na tabela anterior incluem cabos para uso com o controlador SATA integrado ou com adaptadores RAID 930, 730, 530 e 430 HBAs (chamados coletivamente de adaptadores X30). Se desejar usar os kits de backplane com adaptadores RAID 940 ou 440 HBAs (chamados coletivamente de adaptadores X40), você também precisará solicitar um kit de cabo X40 adicional para usar em vez dos cabos do kit de backplane.

Kit de cabos para atualizações de controlador SATA integrado (somente adaptadores X30)

Se o seu servidor existente estiver configurado com backplanes de unidade conectados a portas SATA integradas e você desejar atualizar para um adaptador RAID X30 ou HBA SAS (adaptadores RAID 930, 730, 530 e 430 HBAs), será necessário solicitar o kit de cabos listados na tabela a seguir junto com o(s) adaptador(es). O kit de cabos inclui os cabos adicionais necessários para conectar o backplane existente ao novo adaptador X30. Observe que o kit inclui os cabos necessários para todas as combinações suportadas de backplanes; isso significa que alguns dos cabos do kit não serão usados.

Para adaptadores RAID X40 e HBAs, solicite um dos kits de cabo X40 listados na seção Kits de cabos para HBAs 440 e adaptadores RAID 940 .

Os cabos do kit são usados ​​com backplanes existentes conforme listado na tabela a seguir.

Módulo de energia flash RAID (supercap)

Se você planeja adicionar um dos adaptadores RAID que inclui um módulo de alimentação flash RAID (supercap) como uma atualização em campo, também será necessário solicitar um kit de instalação Supercap para o módulo de alimentação. Para pedidos CTO, os componentes do kit de instalação são derivados automaticamente quando você seleciona o adaptador RAID. Os adaptadores aos quais isso se aplica são os seguintes:

• Adaptador ThinkSystem RAID 730-8i 2GB Flash PCIe 12Gb
• Adaptador ThinkSystem RAID 930-8i 2GB Flash PCIe 12Gb
• Adaptador ThinkSystem RAID 930-16i 4GB Flash PCIe 12Gb
• Adaptador ThinkSystem RAID 940-8i 4GB Flash PCIe Gen4 12Gb
• Adaptador ThinkSystem RAID 940-16i 4GB Flash PCIe Gen4 12Gb

Existem três locais possíveis para supercaps, conforme mostrado na figura a seguir.

Figura 9. Localização de todos os três supercaps no SR635

Ao adicionar um adaptador RAID e um supercap como uma atualização em campo, solicite a lista de kits de instalação do supercap listada na tabela a seguir.

A figura a seguir mostra a utilização dos componentes do kit opcional para instalação de 1 ou 2 supercaps. O terceiro supercap é instalado no local 3, na frente dos ventiladores de resfriamento e atrás do painel frontal do operador, conforme mostrado na figura anterior (somente chassi de 2,5 polegadas; não disponível com unidades frontais de 3,5 polegadas).

Figura 10. Kit de instalação Supercap (locais 1 e 2)

As unidades suportadas estão listadas na seção Opções de unidades internas .

Para obter mais detalhes sobre os componentes M.2, consulte o guia do produto ThinkSystem M.2 Drives e M.2 Adapters :
https://lenovopress.com/lp0769-thinksystem-m2-drives-adapters

O SR635 oferece uma variedade de opções de controlador para unidades internas:

• Portas SATA integradas para até 12 unidades SATA
• Adaptadores RAID e HBAs para unidades SAS/SATA
• Portas NVMe integradas (para até 16 unidades NVMe)

A tabela a seguir lista os adaptadores usados ​​para o armazenamento interno do servidor.

* O adaptador RAID 730-8i 1GB Cache não está disponível nos EUA e no Canadá.

Para obter uma comparação das funções dos adaptadores de armazenamento suportados, consulte ThinkSystem RAID Adapter e HBA Reference:
https://lenovopress.com/lp1288-thinksystem-raid-adapter-and-hba-reference#sr635-support=SR635

Para obter mais informações sobre os adaptadores, consulte os guias do produto nas seções de adaptadores RAID ou HBA do site da Lenovo Press:
https://lenovopress.com/servers/options/raid
https://lenovopress.com/servers/options/hba

Notas de configuração:

• Tri-Mode não suportado : No SR635, o recurso Tri-Mode (Trimode) dos adaptadores RAID 940-8i e 940-16i (suporte para unidades NVMe U.3) não é suportado.
• Atualizações em campo : Se estiver adicionando um adaptador RAID ao SR635 como uma atualização em campo, você precisará de um kit de instalação Supercap conforme descrito na seção Atualizações em campo . Para usar adaptadores RAID 940 ou HBAs 440, você também precisará de um kit de cabos. Observe as regras de configuração nessa seção.
• Firmware RAID 530-8i : Se você planeja usar o RAID 530-8i no SR655, ele deverá ter o firmware 50.3.0-1032 ou posterior aplicado antes de poder ser usado no servidor. Se o adaptador que você planeja usar tiver firmware mais antigo (por exemplo, você estiver usando um adaptador adquirido anteriormente), ele deverá primeiro ser atualizado instalando-o em outro servidor e atualizando o firmware lá. Para obter mais informações, consulte Dica de suporte HT509177 .

As tabelas a seguir listam as opções de unidade para armazenamento interno do servidor.

O servidor não suporta unidades de backup internas, como unidades de fita ou unidades RDX. As unidades de backup externas estão disponíveis conforme descrito na seção Unidades de backup externas .

O servidor suporta a unidade óptica USB externa listada na tabela a seguir.

A unidade é baseada na unidade Lenovo Slim DVD Burner DB65 e suporta os seguintes formatos: DVD-RAM, DVD-RW, DVD+RW, DVD+R, DVD-R, DVD-ROM, DVD-R DL, CD-RW , CD-R, CD-ROM.

O servidor suporta um total de até 4 slots PCIe 4.0 (3 com acesso traseiro, 1 interno para um adaptador RAID ou HBA) além de um slot OCP 3.0 SFF dedicado para rede. A disponibilidade de slots é baseada na seleção do riser.

• Slot 1: PCIe 4.0 x16 LP ou FHHL
• Slot 2: PCIe 4.0 x16 LP (não presente se o slot 1 for FHHL ou se houver compartimentos de unidade traseira)
• Slot 3: PCIe 4.0 x16 LP (não presente se os compartimentos de unidade traseira estiverem presentes)
• Slot 4: PCIe 4.0 x8 LP (slot interno; fisicamente um slot x16)

A figura a seguir mostra a localização dos slots acessíveis pela parte traseira para cada seleção de configuração. O slot OCP está localizado no canto inferior esquerdo.

Figura 11. Slots SR635

Os slots e placas riser são os seguintes:

• Riser 1: Slot 1 (PCIe x16)
  • Slot 1: Low Profile ou FHHL, slot PCIe 4.0 x16
• Riser 2: Slots 2 e 3 (cada PCIe x16)
  • Slot 2: Low Profile, PCIe 4.0 x16 (disponível apenas na configuração de slot 3x LP)
  • Slot 3: Low Profile, PCIe 4.0 x16 (não disponível em configurações com compartimentos de unidade traseiros)
• Riser Interno: Slot 4 (PCIe x8)
  • Slot PCIe 4.0 x8 de baixo perfil para controlador de unidade interna (fisicamente um slot x16)

As placas riser e os suportes de slot usados ​​para fornecer as combinações de slot acima em configurações configuradas sob pedido (CTO) estão listados na tabela a seguir.

As configurações de slots também podem ser solicitadas como atualizações de campo usando números de peças opcionais, conforme listado na tabela a seguir.

O servidor possui um slot OCP 3.0 SFF dedicado com interface de host PCIe 4.0 x16. Consulte a Figura 3 para saber a localização do slot OCP.

A tabela a seguir lista os adaptadores OCP suportados. Opcionalmente, uma porta pode ser compartilhada com o processador de gerenciamento ASPEED para suporte Wake-on-LAN e NC-SI. Apenas 1 placa OCP pode ser instalada no servidor.

Para obter mais informações, incluindo os transceptores e cabos que cada adaptador suporta, consulte a lista de guias de produtos da Lenovo Press na categoria Adaptadores de rede:
https://lenovopress.com/servers/options/ethernet

A tabela a seguir lista adaptadores de rede adicionais suportados que podem ser instalados nos slots PCIe normais.
