Servidor Lenovo Think System SR635 V3

O Lenovo ThinkSystem SR635 V3 é um servidor 1U de 1 soquete que apresenta a família de processadores AMD EPYC 9004 “Genoa”. Com até 128 núcleos de processador e suporte para o novo padrão PCIe 5.0 para E/S, o SR635 V3 oferece o máximo em desempenho de servidor de um soquete em um formato 1U. O servidor é ideal para cargas de trabalho densas que podem aproveitar o processamento de GPU e unidades NVMe de alto desempenho.

Usos sugeridos: Inferência de IA, VDI, OLTP, Analytics, HPC, armazenamento definido por software

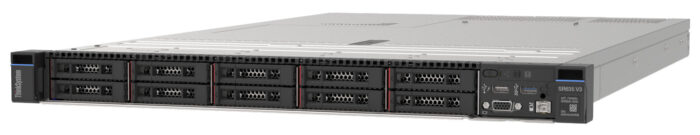

Figura 1. Lenovo ThinkSystem SR635 V3

Combinando desempenho e flexibilidade, o servidor SR635 V3 é uma ótima opção para empresas de todos os tamanhos. O servidor oferece uma ampla seleção de configurações de unidades e slots e oferece recursos de alto desempenho que setores como finanças, saúde e telecomunicações precisam. Excelente confiabilidade, disponibilidade e facilidade de manutenção (RAS) e design de alta eficiência podem melhorar seu ambiente de negócios e ajudar a economizar custos operacionais.

Escalabilidade e desempenho

Os seguintes recursos aumentam o desempenho, melhoram a escalabilidade e reduzem custos:

• Suporta um processador AMD EPYC 9004 de quarta geração
  • Até 128 núcleos e 256 threads
  • Velocidade central de até 4,1 GHz
  • Classificação TDP de até 360 W
• Suporte para DIMMs de memória DDR5 para maximizar o desempenho do subsistema de memória:
  • 12 DIMMs de memória DDR5
  • 12 canais de memória (1 DIMM por canal)
  • DIMM acelera até 4800 MHz
  • Usando RDIMMs 3DS de 256 GB, o servidor suporta até 3 TB de memória do sistema
• Suporta até quatro GPUs de largura única (3 nos slots traseiros, 1 nos slots frontais), cada uma com até 75 W para poder de processamento substancial em um sistema 1U.
• O servidor está pronto para Compute Express Link (CXL) v1.1. Com o CXL 1.1 para cargas de trabalho de próxima geração, você pode reduzir a latência computacional no data center e diminuir o TCO. CXL é um protocolo executado na camada física PCIe padrão e pode suportar dispositivos PCIe padrão e dispositivos CXL no mesmo link.
• Suporta até 12 compartimentos de unidade hot-swap de 2,5 polegadas, usando combinações de acesso frontal (até 10 compartimentos) e acesso traseiro (2 compartimentos).
• Suporta unidades NVMe 16x sem a necessidade de adaptadores NVMe adicionais e sem excesso de assinaturas de pistas PCIe (conectividade 1:1). O uso de unidades NVMe maximiza o desempenho de E/S da unidade, em termos de rendimento, largura de banda e latência.
• Suporta unidades SATA 12x usando o controlador SATA integrado (sem necessidade de adaptador adicional), permitindo uma solução de armazenamento de alta capacidade e baixo custo para cargas de trabalho de armazenamento frio.
• Suporta unidades SAS 12x usando uma variedade de controladores RAID de suporte ou HBAs SAS.
• Suporta controladores RAID de alta velocidade da Lenovo e Broadcom, fornecendo conectividade SAS de 12 Gb aos backplanes da unidade. Uma variedade de adaptadores RAID PCIe 3.0 e PCIe 4.0 estão disponíveis.
• Suporta duas unidades hot-swap de 7 mm acessíveis externamente para funções de inicialização do sistema operacional ou armazenamento de dados. RAID opcional com adição de um adaptador RAID instalado em um slot.
• Suporta unidades M.2 para funções convenientes de inicialização do sistema operacional ou armazenamento de dados. Os adaptadores M.2 disponíveis suportam uma unidade M.2 ou duas unidades M.2. RAID opcional com adição de um adaptador RAID instalado em um slot.
• Suporta até 5 slots PCIe, 3x na parte traseira do servidor e 2x na parte frontal do servidor. Também suporta 1 slot OCP 3.0, na parte frontal ou traseira.
• O servidor possui um slot OCP 3.0 de fator de forma pequeno (SFF) padrão da indústria dedicado, com uma interface PCIe 5.0 x16, suportando uma variedade de adaptadores de rede Ethernet. O mecanismo de troca simples com parafusos de aperto manual e aba de puxar permite a instalação e remoção do adaptador sem ferramentas. Suporta conectividade de banda lateral de rede BMC compartilhada para permitir o gerenciamento de sistemas fora de banda.
• O servidor oferece recursos de expansão de E/S PCI Express 5.0 (PCIe Gen 5) que dobram a largura de banda máxima teórica do PCIe 4.0 (32GT/s em cada direção para PCIe 5.0, em comparação com 16 GT/s com PCIe 4.0). Um slot PCIe 5.0 x16 oferece largura de banda de 128 GB/s, suficiente para suportar uma conexão de rede de 400 GbE.
• O servidor usa o design de dissipador de calor refrigerado a líquido de circuito fechado Lenovo Neptune para remover o calor de maneira mais eficaz de SKUs de processador de alto desempenho.

Disponibilidade e facilidade de manutenção

O servidor fornece muitos recursos para simplificar a manutenção e aumentar o tempo de atividade do sistema:

• Projetado para funcionar 24 horas por dia, 7 dias por semana
• O servidor usa memória ECC e suporta recursos de memória RAS, incluindo correção de dados de dispositivo único (SDDC, também conhecido como Chipkill), depuração de patrulha/demanda, falha limitada, paridade de comando de endereço DRAM com repetição, nova tentativa de erro ECC não corrigido de DRAM, ECC on-die, Verificação e limpeza de erros ECC (ECS) e reparo pós-pacote.
• O servidor oferece unidades hot-swap, suportando redundância RAID para proteção de dados e maior tempo de atividade do sistema.
• Configuração M.2 disponível com suporte RAID que pode permitir que duas unidades SATA ou duas NVMe M.2 sejam configuradas como um par redundante.
• O servidor tem até duas fontes de alimentação redundantes hot-swap e até sete ventiladores redundantes hot-swap para fornecer disponibilidade para aplicativos essenciais aos negócios.
• Slots e unidades opcionais com acesso frontal para que a maioria dos principais componentes e cabos (exceto alimentação) fiquem localizados na parte frontal do servidor
• O sistema de diagnósticos por indicadores luminosos independente da fonte de alimentação utiliza LEDs para orientar o técnico sobre componentes com falha (ou com falha), o que simplifica a manutenção, acelera a resolução de problemas e ajuda a melhorar a disponibilidade do sistema.
• As unidades de estado sólido (SSDs) oferecem mais confiabilidade do que os HDDs mecânicos tradicionais para maior tempo de atividade.
• Alertas proativos de plataforma (incluindo alertas PFA e SMART): processador, reguladores de tensão, memória, armazenamento interno (HDDs e SSDs SAS/SATA, SSDs NVMe, armazenamento M.2, adaptadores de armazenamento flash), ventiladores, fontes de alimentação, controladores RAID, servidor temperaturas ambiente e dos subcomponentes. Os alertas podem ser exibidos por meio do XClarity Controller para gerentes como Lenovo XClarity Administrator, VMware vCenter e Microsoft System Center. Esses alertas proativos permitem que você tome as medidas adequadas antes de uma possível falha, aumentando assim o tempo de atividade do servidor e a disponibilidade dos aplicativos.
• O XClarity Controller 2 integrado monitora continuamente os parâmetros do sistema, aciona alertas e executa ações de recuperação em caso de falhas para minimizar o tempo de inatividade.
• O diagnóstico integrado no UEFI, usando o Lenovo XClarity Provisioning Manager, acelera as tarefas de solução de problemas para reduzir o tempo de serviço.
• O Lenovo XClarity Provisioning Manager oferece suporte a diagnósticos e pode salvar dados de serviço em uma unidade USB ou em uma pasta de compartilhamento CIFS remota para solucionar problemas e reduzir o tempo de serviço.
• Reinicialização automática em caso de perda momentânea de energia CA (com base na configuração da política de energia no processador de serviço do XClarity Controller)
• Oferece uma porta de diagnóstico na parte frontal do servidor para permitir a conexão de um aparelho de diagnóstico externo para recursos aprimorados de gerenciamento de sistemas.
• O suporte para o aplicativo XClarity Administrator Mobile executado em um smartphone compatível e conectado ao servidor por meio da porta USB habilitada para serviço permite funções adicionais de gerenciamento de sistemas locais.
• Unidade substituível pelo cliente de três ou um ano e garantia limitada no local, 9 x 5 no próximo dia útil. Atualizações de serviço opcionais estão disponíveis.

Capacidade de gerenciamento e segurança

Os recursos de gerenciamento de sistemas simplificam o gerenciamento local e remoto:

• O servidor inclui um XClarity Controller 2 (XCC2) para monitorar a disponibilidade do servidor. Atualização opcional para XCC Platinum para fornecer funções de controle remoto (teclado e mouse), suporte para montagem de arquivos de mídia remota, segurança FIPS 140-3, suporte aprimorado a NIST 800-193, captura de inicialização e outros recursos de gerenciamento e segurança.
• O Lenovo XClarity Administrator oferece ferramentas abrangentes de gerenciamento de hardware que ajudam a aumentar o tempo de atividade, reduzir custos e melhorar a produtividade por meio de recursos avançados de gerenciamento de servidores.
• O Lenovo XClarity Provisioning Manager baseado em UEFI, acessível a partir de F1 durante a inicialização, fornece informações de inventário do sistema, configuração UEFI gráfica, função de atualização de plataforma, assistente de configuração RAID, função de instalação do sistema operacional e funções de diagnóstico.
• Suporte para Lenovo XClarity Energy Manager, que captura dados de energia e temperatura em tempo real do servidor e fornece controles automatizados para reduzir custos de energia.
• Uma interface de firmware extensível unificada (UEFI) padrão do setor permite instalação, configuração e atualizações aprimoradas e simplifica o tratamento de erros.
• Suporte para protocolos de gerenciamento padrão da indústria, IPMI 2.0, SNMP 3.0, Redfish REST API, console serial via IPMI
• Um Trusted Platform Module (TPM) de hardware integrado que suporta TPM 2.0 permite funcionalidade criptográfica avançada, como assinaturas digitais e atestado remoto.
• As senhas de administrador e de inicialização ajudam a proteger contra acesso não autorizado ao servidor.
• Suporta os recursos AMD Secure Root-of-Trust, Secure Run e Secure Move para minimizar possíveis ataques e proteger os dados enquanto o sistema operacional é inicializado, à medida que os aplicativos são executados e à medida que os aplicativos são migrados de servidor para servidor.
• Suporta inicialização segura para garantir que apenas um sistema operacional assinado digitalmente possa ser usado.
• Suporte NI padrão do setor para Advanced Encryption Standard (AES) para criptografia mais rápida e mais forte.
• Recursos adicionais de segurança física são um interruptor de violação do chassi e um painel frontal com trava.

Eficiência energética

Os seguintes recursos de eficiência energética ajudam a economizar energia, reduzir custos operacionais e aumentar a disponibilidade de energia:

• Componentes planares com eficiência energética ajudam a reduzir os custos operacionais.
• Fontes de alimentação de alta eficiência com certificações 80 PLUS Titanium
• A memória DDR5 de 1,1 V de baixa tensão oferece economia de energia em comparação com DIMMs DDR4 de 1,2 V, uma redução de aproximadamente 20% no consumo de energia
• As unidades de estado sólido (SSDs) consomem até 80% menos energia do que os tradicionais HDDs giratórios de 2,5 polegadas.
• O servidor utiliza orifícios de ventilação hexagonais, que podem ser agrupados de forma mais densa do que os orifícios redondos, proporcionando um fluxo de ar mais eficiente através do sistema e, assim, mantendo o sistema mais fresco.
• O Lenovo XClarity Energy Manager opcional fornece notificação e análise avançadas de energia do data center para ajudar a obter menor produção de calor e necessidades de resfriamento reduzidas.

O ThinkSystem SR635 V3 é uma melhoria em relação à geração anterior SR635, conforme resumido na tabela a seguir.

A figura a seguir mostra o diagrama de blocos da arquitetura do SR635 V3, mostrando os principais componentes e suas conexões.

Figura 5. Diagrama de blocos arquitetônicos do sistema SR635 V3

A tabela a seguir lista as especificações padrão.

Os modelos ThinkSystem SR635 V3 podem ser configurados usando o Lenovo Data Center Solution Configurator (DCSC) .

Tópicos nesta seção:

• Modelos de CTO
• Modelos CTO para Windows 10 e Windows 11
• Códigos de recursos básicos
• Modelos pré-configurados

Modelos de CTO

Os modelos ThinkSystem SR635 V3 podem ser configurados usando o Lenovo Data Center Solution Configurator (DCSC) .

Os modelos configurados sob encomenda (CTO) são usados ​​para criar modelos com personalizações de servidor integradas de fábrica. Para modelos CTO, dois tipos de modelos CTO básicos estão disponíveis para o SR635 V3, conforme listado nas colunas da tabela a seguir:

• Os modelos CTO básicos de uso geral são para negócios gerais (não HPC) e podem ser selecionados escolhendo o modo de uso geral no DCSC.
• Os modelos básicos de IA e HPC destinam-se a configurações de Inteligência Artificial (AI) e Computação de Alto Desempenho (HPC), e as soluções são habilitadas usando o modo AI e HPC Hardware – ThinkSystem Hardware em DCSC. Essas configurações, juntamente com o Lenovo EveryScale Solutions, também podem ser criadas usando o System x e o Cluster Solutions Configurator (x-config) . Dica : Alguns modelos HPC e AI não estão listados no DCSC e só podem ser configurados no x-config.

Modelos de servidor pré-configurados também podem estar disponíveis para o SR635 V3, porém são específicos da região; isto é, cada região pode definir seus próprios modelos de servidor e nem todos os modelos de servidor estão disponíveis em todas as regiões.

A tabela a seguir lista os modelos CTO básicos do servidor ThinkSystem SR635 V3.

Modelos CTO para Windows 10 e Windows 11

O SR635 V3 pode executar Windows 10 e Windows 11, porém apenas um subconjunto de adaptadores e unidades pode ser instalado. Para facilitar a configuração, os seguintes modelos Base CTO foram anunciados para auxiliar na construção de uma configuração que pode ser usada com os sistemas operacionais clientes. Para obter mais informações, consulte a seção Windows 10 e Windows 11 .

Códigos de recursos básicos

Os modelos do SR635 V3 são definidos com base na configuração ou não dos slots PCIe frontais. Os códigos de recurso para essas bases de chassi estão listados na tabela a seguir.

Modelos pré-configurados

As tabelas a seguir listam os modelos pré-configurados disponíveis, agrupados por região.

• Modelos para Austrália e Nova Zelândia

Consulte a seção Especificações para obter informações sobre os recursos padrão do servidor.

O SR635 V3 suporta processadores da família de processadores AMD EPYC de quarta geração. O servidor suporta um processador.

Tópicos nesta seção:

• Opções de processador
• Recursos do processador
• Requisitos térmicos por processador
• Dissipador de calor com refrigeração líquida de circuito fechado
• Modos de operação UEFI
• Inicialização segura da plataforma

O SR635 V3 oferece suporte a diferentes soluções de dissipadores de calor do processador, dependendo da configuração, conforme listado na tabela a seguir.

A seleção do dissipador será derivada automaticamente pelo configurador e depende do processador e demais componentes selecionados. Use as tabelas no site Lenovo Docs para determinar os requisitos de cada dissipador de calor:
https://pubs.lenovo.com/sr635-v3/thermal_rules

Dissipador de calor com refrigeração líquida de circuito fechado

O dissipador de calor de circuito fechado com refrigeração líquida é usado principalmente para processadores com TDP de 320W ou mais. Sem o dissipador de calor de circuito fechado, o uso de processadores ≥ 320 W TDP (exceto 9654 e 9654P) requer que apenas 4 compartimentos de unidade frontais de 2,5 polegadas sejam configurados. O uso do dissipador de calor de circuito fechado permite 10 compartimentos de unidades SAS/SATA ou NVMe.

A única exceção a esta regra é o uso dos processadores 9654 e 9654P 360W que permitem o uso de 10 baias de unidade de 2,5 polegadas, desde que a temperatura ambiente não seja superior a 25°C.

A figura a seguir mostra a colocação dos componentes no sistema de malha fechada. Uma placa fria é montada na parte superior do processador e conectada por meio de tubos de alumínio a um radiador colocado na frente das ventoinhas do sistema. Os tubos contêm uma mistura de água e etilenoglicol (EGW). O líquido é bombeado ativamente através dos tubos em circuito fechado para remover o calor dos processadores.

Figura 6. SR635 V3 com dissipador de calor de circuito fechado (recurso BS34)

O dissipador de calor refrigerado a líquido de circuito fechado tem os seguintes requisitos:

• Uma das seguintes configurações de compartimento de unidade frontal de 2,5 polegadas:
  • 10x 2,5″ NVMe Gen4 (não Gen5)
  • 10 x 2,5″ SAS/SATA
  • 8 x 2,5” SAS/SATA
  • 6x SAS/SATA + 4x AnyBay
  • 6x SAS/SATA + 2x AnyBay + 2x NVMe
• Os compartimentos de unidade frontal EDSFF não são suportados
• Se um adaptador RAID 940 ou 9350 estiver configurado:
  • O RAID supercap deve ser instalado no slot 3
  • Unidades de 7 mm não são suportadas
• Os seguintes componentes não são suportados:
  • RDIMMs 3DS de 256 GB
  • Unidades traseiras de 2,5 polegadas
  • Unidades M.2
  • Qualquer RAID/HBA interno (fator de forma CFF)

Para requisitos específicos, consulte a página Regras Térmicas em https://pubs.lenovo.com/sr635-v3/thermal_rules .

A tabela a seguir lista os códigos de recurso que permitem especificar o modo que você deseja predefinir na fábrica para pedidos CTO.

Os modos predefinidos para o SR635 V3 são os seguintes:

• Modo de eficiência máxima (recurso BFYA): Maximiza o desempenho/eficiência em watts, mantendo um desempenho razoável
• Modo de Desempenho Máximo (recurso BFYB): Alcança desempenho máximo, mas com maior consumo de energia e menor eficiência energética.

Para obter detalhes sobre esses modos predefinidos e todas as outras configurações UEFI de desempenho e eficiência de energia oferecidas no SR635 V3, consulte o artigo “Tuning UEFI Settings for Performance and Energy Efficiency on AMD Processor-Based ThinkSystem Servers”, disponível em https://lenovopress .lenovo.com/lp1267 .

Inicialização segura da plataforma

Platform Secure Boot (PSB) é um recurso dos processadores AMD EPYC que ajuda na defesa contra ameaças ao firmware. Ele foi projetado para fornecer proteção em resposta aos crescentes ataques remotos em nível de firmware observados em todo o setor. O AMD Secure Boot estende a raiz de confiança do silício AMD para ajudar a proteger o sistema, estabelecendo uma cadeia de confiança ininterrupta desde a raiz de confiança do silício AMD até o BIOS. A inicialização segura UEFI ajuda a continuar a cadeia de confiança do BIOS do sistema ao carregador de inicialização do sistema operacional. Esse recurso ajuda na defesa contra invasores remotos que buscam incorporar malware ao firmware.

Com o PSB ativado, o processador é vinculado criptograficamente à chave de assinatura do código de firmware do servidor assim que os processadores são instalados no servidor e o servidor é ligado. A partir daí, esse processador só poderá ser usado com placas-mãe que utilizem a mesma chave de assinatura de código.

Desativar o PSB interromperá a proteção contra invasores remotos e locais que buscam incorporar malware no firmware, BIOS e até mesmo nas funções UEFI de uma plataforma. Desativar o PSB também permite instalar o processador em outro servidor adquirido da Lenovo; no entanto, não recomendamos que você faça isso sozinho. Entre em contato com a equipe de serviço da Lenovo para obter mais assistência.

Por padrão, o servidor tem Platform Secure Boot habilitado nos processadores instalados, porém para pedidos de fábrica, você pode optar por ter o servidor com PSB desabilitado. Para fazer isso, selecione o código de recurso C18D conforme listado na tabela a seguir. O PSB pode ser ativado posteriormente na configuração do sistema, se desejado.

Se você adicionar um segundo processador como uma atualização de campo e seu servidor tiver o PSB ativado, assim que você instalar o processador e ligar o servidor, o processador será vinculado criptograficamente ao servidor e só poderá ser usado nesse servidor. avançar.

Nota : O Platform Secure Boot (PSB) é diferente do recurso de segurança Secure Boot descrito na seção Platform Firmware Resiliency .

O SR635 V3 usa memória Lenovo TruDDR5 operando em até 4800 MHz. O servidor suporta até 12 DIMMs. O processador possui 12 canais de memória e suporta 1 DIMM por canal. O servidor suporta até 3 TB de memória usando 12 RDIMMs 3DS de 256 GB.

A tabela a seguir lista as opções de memória disponíveis para o servidor.

A memória Lenovo TruDDR5 usa componentes da mais alta qualidade provenientes de fornecedores de DRAM de nível 1 e somente a memória que atende aos rígidos requisitos da Lenovo é selecionada. A compatibilidade é testada e ajustada para maximizar o desempenho e a confiabilidade. Do ponto de vista de serviço e suporte, a memória Lenovo TruDDR5 assume automaticamente a garantia do sistema e a Lenovo fornece serviço e suporte em todo o mundo.

RDIMMs 9×4 (também conhecidos como RDIMMs otimizados ou EC4) são uma nova opção de memória DDR5 de baixo custo com suporte em servidores ThinkSystem V3. Os DIMMs 9×4 oferecem o mesmo desempenho que os RDIMMs padrão (conhecidos como módulos 10×4 ou EC8), mas suportam características de tolerância a falhas mais baixas. RDIMMs padrão e RDIMMs 3DS suportam dois subcanais de 40 bits (ou seja, um total de 80 bits), enquanto RDIMMs 9×4 suportam dois subcanais de 36 bits (um total de 72 bits). Os bits extras nos subcanais permitem que RDIMMs padrão e RDIMMs 3DS suportem Correção de Dados de Dispositivo Único (SDDC), no entanto, RDIMMs 9×4 não suportam SDDC. Observe, entretanto, que todos os DIMMs DDR5, incluindo RDIMMs 9×4, suportam correção de falhas limitadas, o que permite ao servidor corrigir os tipos mais comuns de falhas de DRAM.

Para obter mais informações sobre memória DDR5, consulte o documento da Lenovo Press, Introdução à memória DDR5 , disponível em https://lenovopress.com/lp1618 .

As seguintes regras se aplicam ao selecionar a configuração de memória:

• O SR635 V3 suporta quantidades de 1, 2, 4, 6, 8, 10, 12 DIMMs por processador; outras quantidades não suportadas
• O servidor suporta quatro tipos de DIMMs: RDIMMs 9×4, RDIMMs 10×4, RDIMMs x8 e RDIMMs 3DS
  • UDIMMs e LRDIMMs não são suportados
• A mistura de tipos de DIMM não é suportada (por exemplo, DIMMs 9×4 com RDIMMs 10×4)
• A mistura de DIMMs x4 e x8 não é suportada
• A mistura de tecnologia DRAM (16 Gb e 24 Gb) não é suportada. Veja a coluna na tabela acima.
• A mistura de RDIMMs 3DS de 128 GB e RDIMMs 3DS de 256 GB não é suportada
• A mistura de contagens de classificação DIMM é suportada. Siga a ordem de instalação necessária instalando primeiro os DIMMs com contagens de classificação mais altas.
• A mistura de capacidades DIMM é suportada, porém apenas duas capacidades diferentes são suportadas em todos os canais do processador (por exemplo, 16 GB e 32 GB). Siga a ordem de instalação necessária instalando primeiro os DIMMs maiores.

• O uso do recurso BYEE 3D RDIMM de 128 GB tem os seguintes requisitos por motivos térmicos:
  • Ventiladores de desempenho são necessários
  • Unidades traseiras de 2,5 polegadas não são suportadas
  • GPUs não são suportadas
  • Requisitos adicionais de temperatura ambiente – consulte https://pubs.lenovo.com/sr635-v3/thermal_rules para obter informações

Nota : O espelhamento de memória e a reserva de classificação de memória não são suportados.

O SR635 V3 suporta 12 compartimentos de unidade EDSFF de 2,5 polegadas ou 16x, dependendo do chassi selecionado e da configuração do backplane. O servidor também suporta configurações sem compartimentos de unidade, se desejado.

Todas as unidades são hot-swap e acessíveis pela parte frontal ou traseira.

O servidor também suporta uma ou duas unidades M.2, instaladas em um adaptador M.2 interno ao servidor.

Nesta secção:

• Suporte para unidade NVMe
• Compartimentos de unidades frontais
• Compartimentos de unidade traseiros de 2,5 polegadas e 7 mm
• Configurações de armazenamento
• Atualizações de campo
• Suporte ao módulo de energia flash RAID (supercap)
• Unidades M.2
• Gerenciamento de chave de criptografia SED com SKLM

As especificidades dessas configurações são abordadas na seção Configurações de armazenamento .

Além disso, o SR635 V3 suporta duas unidades NVMe de 7 mm para uso como unidades de inicialização. Essas duas unidades suportam opcionalmente RAID por meio de um adaptador RAID separado instalado em um slot PCIe.

Compartimentos de unidades frontais

A zona do compartimento de unidade frontal suporta as seguintes configurações. Todas as unidades são hot-swap.

• Compartimentos de unidade hot-swap de 2,5 polegadas – 10 compartimentos de unidade
  • 10x SAS/SATA
  • 6x SAS/SATA + 4x AnyBay (PCIe Gen4)
  • 6x SAS/SATA + 2x AnyBay + 2x NVMe (PCIe Gen4)
  • 10x AnyBay (PCIe Gen4 ou Gen5)
  • 10x NVMe (PCIe Gen4)
• Compartimentos de unidade hot-swap de 2,5 polegadas – 8 compartimentos de unidade com painel de diagnóstico integrado opcional
  • 8x SAS/SATA
• Compartimentos de unidade hot-swap de 2,5 polegadas – 4 compartimentos de unidade com suporte opcional para slots PCIe frontais
  • 4x SAS/SATA
  • 4x NVMe (PCIe Gen4 ou Gen 5)
• Compartimentos de unidade EDSFF
  • 16 compartimentos de unidade NVMe de troca a quente E1.S (9,5 mm ou 15 mm) (PCIe Gen4)
• Configuração de 2,5 polegadas sem unidade – Sem backplane e sem unidades (suporta atualizações em campo )

Essas configurações são mostradas nas três figuras a seguir. Os códigos de recursos listados correspondem aos códigos de recursos listados na tabela abaixo das figuras.

A figura a seguir mostra as configurações de compartimentos de unidade de compartimentos de unidade de 2,5 polegadas compatíveis sem suporte para slot PCIe. Configurações de 8 unidades de 2,5 polegadas podem ser configuradas com ou sem um painel de diagnóstico integrado com display LCD removível. Consulte a seção Gerenciamento local para obter detalhes.

Figura 7. Configurações do compartimento de unidade frontal do SR635 V3 sem slots PCIe frontais

A figura a seguir mostra as configurações de compartimentos de unidade compatíveis com compartimentos de unidade de 2,5 polegadas com suporte para slot PCIe frontal. Os slots frontais são mutuamente exclusivos dos slots traseiros. Consulte a expansão de E/S para obter detalhes.

Figura 8. Configurações do compartimento de unidade frontal do SR635 V3 com slots PCIe frontais

Os backplanes usados ​​para fornecer esses compartimentos de unidade estão listados na tabela a seguir.

Os backplanes usados ​​para fornecer esses compartimentos de unidade em pedidos CTO estão listados na tabela a seguir. Os backplanes também estão disponíveis como números de peça para atualizações em campo usando kits de atualização, conforme descrito na seção Atualizações em campo abaixo.

O SR635 V3 suporta duas opções de unidade de 7 mm instaladas no slot 3:

• Backplane de unidade de 7 mm com suporte para unidades SATA ou NVMe, sem RAID integrado. A funcionalidade RAID opcional é fornecida por um adaptador RAID separado instalado em um slot.
• Backplane de unidade de 7 mm com suporte para unidades NVMe (sem suporte SATA) com suporte RAID integrado por meio de um controlador RAID NVMe Marvell 88NR2241 integrado

O uso de compartimentos de unidade traseiros de 2,5 polegadas segue as seguintes regras de configuração:

• Com compartimentos de unidade traseiros de 2,5 polegadas, apenas o slot 1 está disponível. Os slots 2 e 3 não estão disponíveis
• GPUs não são suportadas

O uso dos compartimentos traseiros de 7 mm segue as seguintes regras de configuração:

• Os compartimentos de unidade traseira de 7 mm ocupam o slot 3; os slots 1 e 2 estão disponíveis e o slot 2 é um slot de baixo perfil. O slot 3 não está disponível.
• RAID M.2 e RAID de 7mm são mutuamente exclusivos: eles não são suportados juntos na mesma configuração
• GPUs não são suportadas
• Para ThinkSystem 7mm SATA/NVMe 2-Bay Rear Enablement Kit v2 (recurso BU0N):
  • Os compartimentos de unidade de 7 mm suportam unidades SATA ou NVMe, mas não ambos. Você especifica SATA ou NVMe no configurador usando códigos de recurso BTTV (SATA) ou BTTW (NVMe).
  • Se o suporte RAID não for necessário, as unidades de 7 mm serão conectadas a uma porta integrada; Nenhum adaptador adicional é necessário
  • Se o suporte RAID for necessário, selecione o código de recurso BS7A no configurador para ativar o RAID
  • O suporte de RAID-1 com unidades de 7 mm requer um adaptador RAID adicional instalado no slot PCIe 1 ou 2:
    • O suporte RAID para unidades SATA de 7 mm requer um adaptador RAID 5350-8i (recurso BT7N)
    • O suporte RAID para unidades NVMe de 7 mm requer um adaptador RAID 540-8i operando em Tri-Mode (recurso BT7P)
  • O adaptador RAID usado para suporte de unidade de 7 mm não pode ser configurado para uso com outros compartimentos de unidade (nem mesmo com M.2)
• Para ThinkSystem 1U 7mm Drive Kit com NVMe RAID (recurso B8Q2)
  • O adaptador suporta apenas unidades NVMe
  • A funcionalidade RAID é integrada ao adaptador M.2 usando um controlador RAID Marvell 88NR2241 NVMe
• Para ThinkSystem 7mm SATA/NVMe 2-Bay Rear Hot-Swap RAID Enablement Kit (recurso BYFG)
  • Os compartimentos de unidade de 7 mm suportam unidades SATA ou NVMe, mas não ambos.
  • A funcionalidade RAID é integrada ao backplane de 7 mm usando um controlador RAID Broadcom

As tabelas a seguir resumem as configurações de armazenamento do SR635 V3. Para obter detalhes, incluindo requisitos de processador, suporte M.2 e 7 mm e seleções de controlador, consulte a seção Configurações de armazenamento – Detalhes .

Clique para ver os detalhes das configurações de 2,5 polegadas sem slots frontais .

Clique para ver os detalhes das configurações de 2,5 polegadas com slots frontais .

Na mesa:

• SATA não RAID de 7 mm significa o kit SATA/NVMe de 7 mm (BU0N) com unidades SATA. RAID não é suportado.
• NVMe não RAID de 7 mm significa o kit SATA/NVMe de 7 mm (BU0N) com unidades NVMe. RAID não é suportado.
• RAID de 7 mm significa NVMe RAID B8Q2 de 7 mm) com unidades NVMe. Unidades SATA não suportadas. RAID-0 e RAID-1 são suportados com o controlador RAID Marvell integrado.
• SATA de 7 mm com SFF RAID 5350-8i significa o kit SATA/NVMe de 7 mm (BU0N) com unidades SATA. Unidades NVMe não suportadas. O RAID é suportado com a adição do adaptador RAID 5350-8i em um slot traseiro.
• NVMe de 7 mm com SFF RAID 540-8i significa o kit SATA/NVMe de 7 mm (BU0N) com unidades NVMe. Unidades SATA não suportadas. O RAID é suportado com a adição do adaptador RAID 540-8i em um slot traseiro.
• M.2 x1 SATA Não RAID significa o adaptador M.2 SATA/NVMe (4Y37A09738) com unidades SATA. RAID não é suportado.
• M.2 x1 NVMe Não RAID significa o adaptador M.2 SATA/NVMe (4Y37A09738) com unidades NVMe. RAID não é suportado.
• M.2 x4 SA TA/NVMe Não RAID significa o adaptador M.2 SATA/x4 NVMe (4Y37A79663) com unidades SATA ou NVMe. RAID não é suportado.
• M.2 NVMe RAID significa o adaptador M.2 RAID NVMe (B8P9) com unidades NVMe. Unidades SATA não suportadas. RAID-0 e RAID-1 são suportados com o controlador RAID Marvell integrado.
• M.2 x4 SATA + RAID 5350-8i significa o adaptador M.2 SATA/x4 NVMe (4Y37A79663) com unidades SATA. O RAID é suportado com a adição do adaptador RAID 5350-8i em um slot traseiro.
• M.2 x4 NVMe + RAID 540-8i significa o adaptador M.2 SATA/x4 NVMe (4Y37A79663) com unidades NVMe. O RAID é suportado com a adição do adaptador RAID 540-8i em um slot traseiro.

Clique para voltar à visão geral das configurações de 2,5 polegadas com slots frontais .

Ao adicionar compartimentos de unidade, você também precisará adicionar controlador(es) de armazenamento apropriado(s). Consulte as tabelas na seção Configurações de armazenamento para determinar quais seções do controlador são suportadas e quais controladores adicionais serão necessários. Os controladores são descritos na seção Controladores para armazenamento interno .

Atualizações para um adaptador HBA/RAID interno (CFF)

Se desejar adicionar um adaptador de armazenamento interno (CFF) (HBA, adaptador RAID ou expansor SAS) a uma configuração, será necessário solicitar o kit de cabos conforme listado na tabela a seguir. As atualizações adequadas são a substituição de um adaptador existente em um slot PCIe traseiro ou a adição do adaptador CFF a um servidor sem nenhum adaptador de armazenamento instalado.

O kit de cabos solicitado está listado na tabela a seguir.

Atualizações de campo do compartimento de unidade de 7 mm

Para atualizações em campo para adicionar compartimentos de unidade de 7 mm, solicite um dos números de peça listados na tabela a seguir.

Suporte ao módulo de energia flash RAID (supercap)

Se você planeja adicionar um dos adaptadores RAID que inclui um módulo de alimentação flash RAID (supercap) como uma atualização em campo, também será necessário solicitar um kit de instalação supercap para o módulo de alimentação. Para pedidos CTO, os componentes do kit de instalação são derivados automaticamente quando você seleciona o adaptador RAID.

Existem três locais possíveis para supercaps. Os detalhes estão resumidos na tabela a seguir. As referências de localização são mostradas na figura abaixo.

Os locais onde os supercaps são instalados são mostrados na figura a seguir.

Figura 10. Localização dos supercaps no SR635 V3

Ao adicionar um adaptador RAID e um supercap como uma atualização em campo, solicite a lista de kits de instalação do supercap listada na tabela a seguir.

Os drives M.2 são instalados em um módulo M.2 que é montado horizontalmente no servidor na frente dos ventiladores, conforme mostrado na Vista interna do servidor. Em configurações com baias de unidade frontais de 2,5 polegadas, o módulo M.2 fica posicionado entre as baias de unidade e as ventoinhas.

Os módulos M.2 suportados estão listados na tabela a seguir. Para atualizações de campo, consulte a seção de atualizações de campo M.2 abaixo.

O adaptador ThinkSystem M.2 SATA/x4 NVMe de 2 baias (4Y37A79663) suporta opcionalmente RAID, sendo necessária a adição de um adaptador RAID separado. Para pedidos de CTO, as informações de pedido estão listadas na tabela a seguir para derivar o adaptador RAID necessário.

Notas de configuração:

• M.2 não é compatível com todas as configurações de armazenamento – consulte  Configurações de armazenamento para obter detalhes.
• Para kit de ativação de 2 baias ThinkSystem M.2 SATA/NVMe (4Y37A09738):
  • RAID não é compatível
  • É necessária a instalação de pelo menos uma unidade M.2. No configurador, pelo menos um drive M.2 deve ser selecionado
• Para adaptador ThinkSystem M.2 SATA/x4 NVMe de 2 baias (4Y37A79663):
  • O suporte de RAID-1 com unidades M.2 requer um adaptador RAID adicional instalado no slot PCIe 1 ou 2:
    • O suporte RAID para unidades SATA M.2 requer um adaptador RAID 5350-8i (recurso BT7N)
    • O suporte RAID para unidades M.2 NVMe requer um adaptador RAID 540-8i operando em Tri-Mode (recurso BT7P)
  • O adaptador RAID usado para suporte de unidade M.2 não pode ser configurado para uso com outros compartimentos de unidade (nem mesmo com 7 mm)
  • RAID M.2 e RAID de 7mm são mutuamente exclusivos: eles não são suportados juntos na mesma configuração
  • Se o suporte RAID não for necessário, o adaptador M.2 se conecta a uma porta integrada. Nenhum adaptador adicional é necessário
  • O adaptador não é compatível com configurações de compartimento de unidade EDSFF devido a limitações físicas
• Para adaptador RAID de 2 baias ThinkSystem M.2 NVMe (4Y37A09750):
  • O RAID é implementado usando um controlador RAID Marvell 88NR2241 NVMe integrado
• Para adaptador ThinkSystem M.2 RAID B540i-2i SATA/NVMe (4Y37A90063):
  • O RAID é implementado usando um controlador Broadcom integrado

Atualizações de campo M.2

Para atualizações em campo, o SR635 V3 também requer cabos adicionais necessários para conectar o M.2 à placa de sistema ou ao adaptador RAID.

As informações para pedidos estão listadas na tabela a seguir.

O software IBM Security Key Lifecycle Manager está disponível na Lenovo usando as informações de pedido listadas na tabela a seguir.

O SR635 V3 oferece diversas opções de conectividade para unidades internas:

• Para unidades de 2,5 polegadas:
  • Portas SATA integradas (recurso AVUX)
  • Portas NVMe integradas (recurso BC4V)
  • Adaptadores RAID e HBAs para unidades SAS/SATA (baseadas em slot PCIe)
  • Adaptadores RAID e HBAs para unidades SAS/SATA (cabeados em um espaço dedicado)
• Para compartimentos de unidade de 7 mm na parte traseira do servidor (consulte a seção de unidades de 7 mm )
  • Controlador SATA integrado no gabinete do compartimento de unidade de 7 mm
  • Controlador NVMe integrado no gabinete do compartimento de unidade de 7 mm
• Para unidades M.2 internas ao servidor (consulte a seção unidades M.2 )
  • Controlador SATA integrado nos adaptadores M.2
  • Controlador NVMe integrado nos adaptadores M.2

Além de suportar adaptadores RAID e HBAs instalados em um slot PCIe, o SR635 V3 com compartimentos de unidade frontal de 2,5 polegadas suporta um adaptador de formato personalizado (CFF) montado no servidor e conectado a uma das portas NVMe integradas.

A tabela a seguir lista os adaptadores usados ​​para o armazenamento interno do servidor.

† O adaptador também suporta conectividade PCIe 4.0 x1 para unidades NVMe (requer unidades NVMe com interface U.3)

Notas de configuração:

• O suporte Supercap limita o número de adaptadores RAID instaláveis : A tabela lista se o adaptador inclui um módulo de alimentação (supercap) para alimentar a memória flash. O servidor suporta 2 supercaps conforme descrito na seção de suporte do módulo de energia flash RAID (supercap) . O número de supercaps suportados também determina o número máximo de adaptadores RAID com flash que podem ser instalados no servidor.
• Atualizações de campo : Se você estiver adicionando um adaptador RAID com supercap ao servidor como uma atualização de campo, poderá precisar de um suporte de supercap conforme descrito na seção de suporte do módulo de energia flash RAID (supercap) .
• Suporte para unidade de 7 mm : Os adaptadores de armazenamento listados na tabela abaixo não fornecem conectividade aos compartimentos de unidade de 7 mm que estão disponíveis opcionalmente na parte traseira do servidor. As unidades de 7 mm possuem seu próprio controlador RAID independente. Consulte a seção Compartimentos de unidade traseiros de 2,5 polegadas e 7 mm para obter detalhes.

• E810 Ethernet e X350 RAID/HBAs : O uso de um adaptador de rede Intel E810 e um adaptador X350 HBA/RAID (9350, 5350 e 4350) atualmente não é suportado em servidores ThinkSystem. Para obter detalhes, consulte Dica de suporte HT513226 . O suporte planejado para esta combinação de adaptadores é no 2T/2024.

O controlador SATA integrado possui os seguintes recursos:

• Controlador integrado ao processador AMD
• Somente JBOD; sem suporte RAID
• Suporta até 12 unidades SATA no SR635 V3
• Suporta HDDs e SSDs; pode ser misturado

O suporte NVMe integrado possui os seguintes recursos:

• Controlador integrado ao processador AMD
• Suporta até 16 unidades NVMe conectadas diretamente às portas integradas
• Cada unidade possui interface host PCIe x4, até PCIe Gen5, dependendo do backplane e do tipo de unidade
• Suporta apenas JBOD – Sem suporte RAID

Para obter especificações sobre os adaptadores RAID e HBAs suportados pelo SR635 V3, consulte ThinkSystem RAID Adapter e HBA Reference, disponível em:
https://lenovopress.lenovo.com/lp1288-thinksystem-raid-adapter-and-hba-reference# sr635-v3-suporte=SR635%2520V3

Para obter mais informações sobre cada um dos adaptadores, consulte os guias do produto nas seções de adaptadores RAID ou HBA do site da Lenovo Press:
https://lenovopress.com/servers/options/raid
https://lenovopress.com/servers/ opções/hba

As tabelas a seguir listam as opções de unidade para armazenamento interno do servidor.
